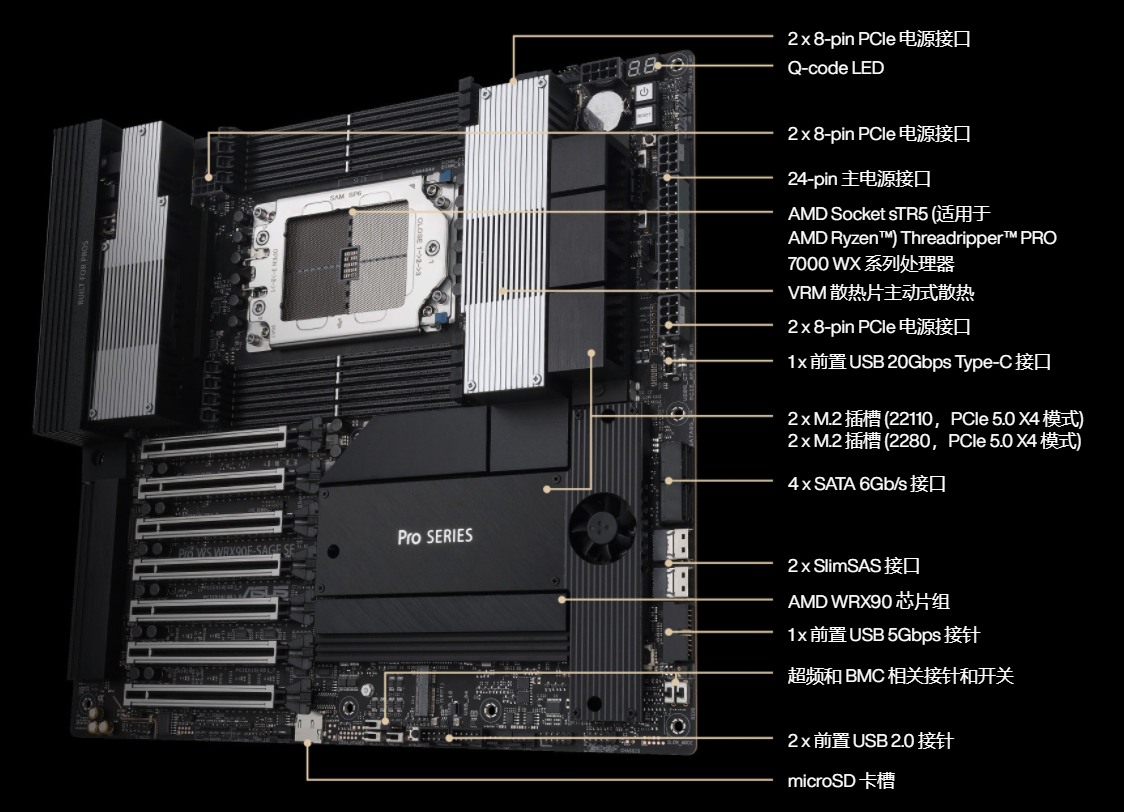

AMD sTR5 EEB 工作站主闆, 7 PCIe 5.0 x16 插槽, 支持多 GPU, 強大的 32+3+3+3 供電模組設計, 支持 CPU 和内存超頻, 4 PCIe 5.0 M.2 插槽, 雙 10 Gb LAN, PCIe Q-Release Slim 顯卡易拆裝
産品特性
AMD sTR5 EEB 工作站主闆, 7 PCIe 5.0 x16 插槽, 支持多 GPU, 強大的 32+3+3+3 供電模組設計, 支持 CPU 和内存超頻, 4 PCIe 5.0 M.2 插槽, 雙 10 Gb LAN, PCIe Q-Release Slim 顯卡易拆裝
AMD sTR5 插槽支持高達 96 核 CPU：支持 AMD Ryzen™ Threadripper™ PRO 7000 WX 系列處理器
超快連接速度：7 個 PCIe® 5.0 x16 插槽，雙 10 Gb LAN 網口、4 個 M.2 插槽、2 個前置 USB4® 40Gbps Type-C®及支持 SlimSAS NVMe
CPU 和内存超頻：最高支持 2 TB ECC R-DIMM DDR5 内存模塊 (1DPC)

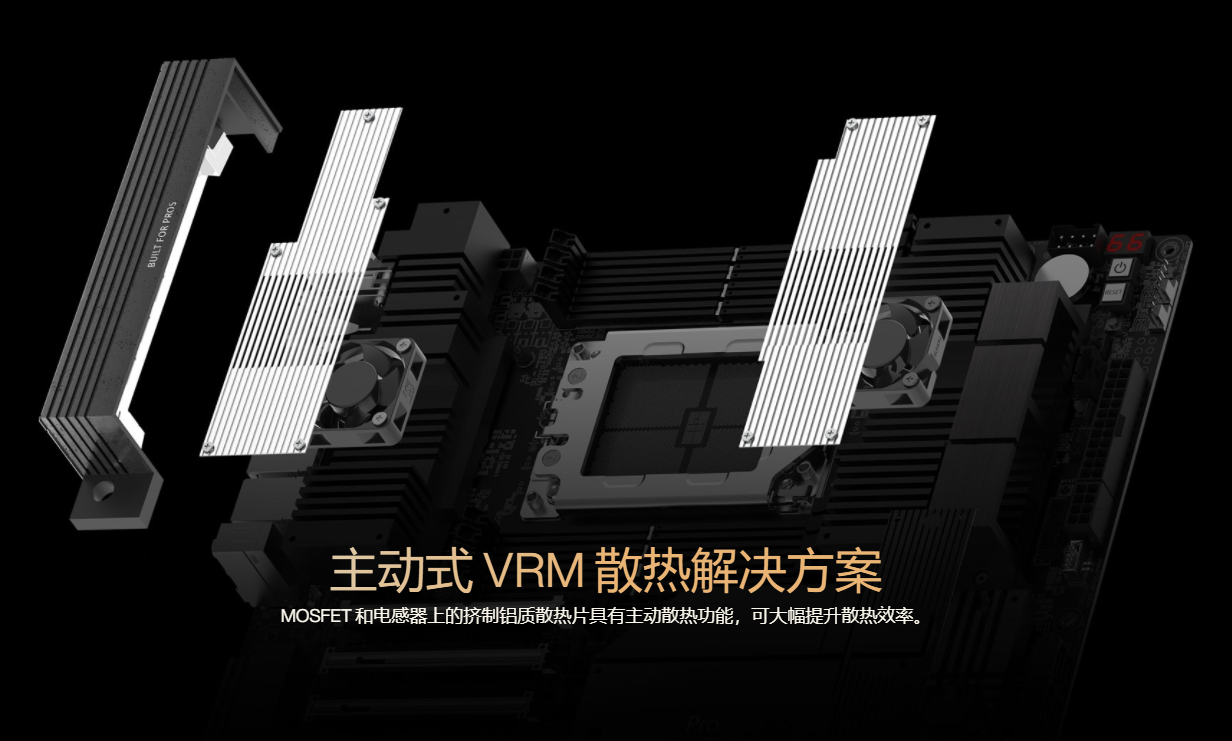

強大的供電與散熱設計： 32+3+3+3 供電模組、兩個 8Pin 供電接口、大型 VRM 散熱片、芯片組、以及配備主動式風扇的 M.2 散熱片及 M.2 散熱背闆
PCIe Q-release Slim 顯卡易拆裝：直接向上拉即可取下顯卡，無需按壓 PCIe 闩鎖
服務器級 IPMI 遠程管理和内置 BMC：硬件和軟件層級具有專屬 LAN 網口以連接到内置 AST2600 BMC 控制器，以及用于實時監控和管理的 ASUS Control Center Express 軟件
可靠的穩定性：具備可靠的 QVL 列表并通過全天候運行(háng / xíng)測試，已取得(dé / de / děi)各種兼容性驗證，提供與新技術的高度兼容性
打造理想工作站

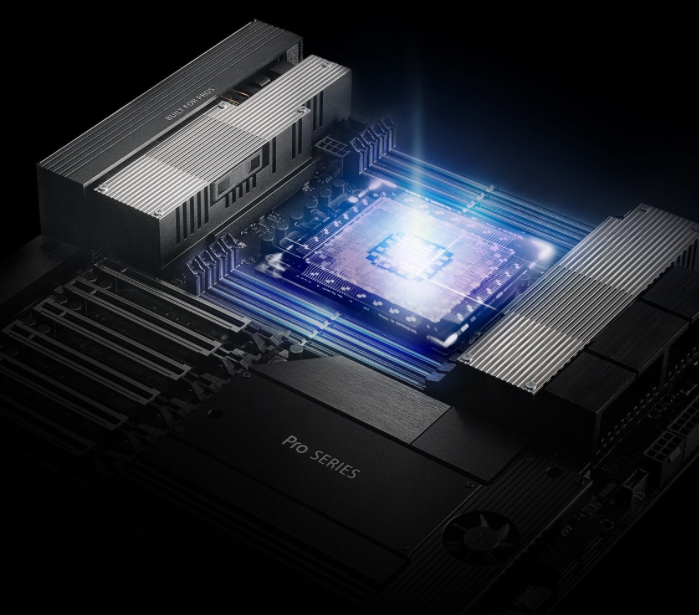

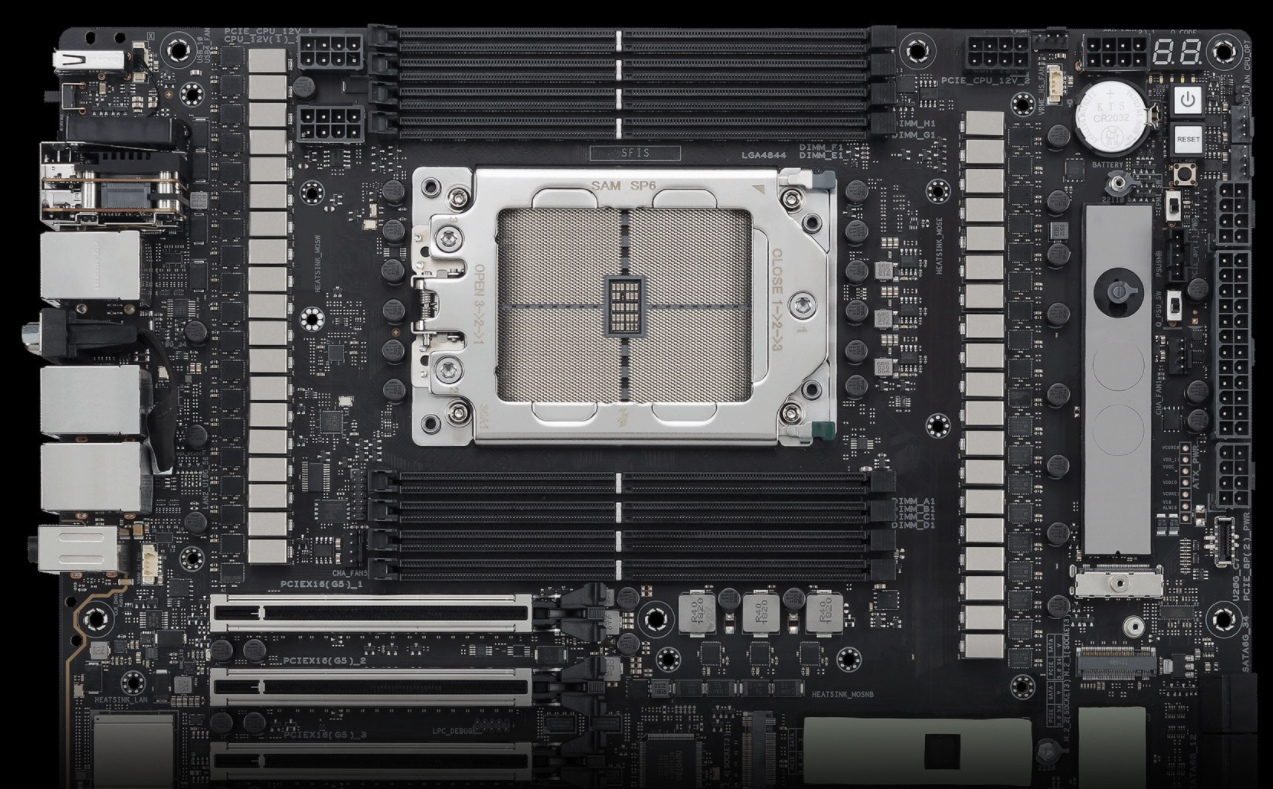

Pro WS WRX90E-SAGE SE 主闆提供專爲内容創作、軟件開發(fā／fà)、機器學習等量身打造的速度、兼容性和穩定性。32 供電模組爲 AMD Ryzen™ Threadripper™ PRO 7000 WX 系列處理器高達 96 個核心提供電力，并支持高達 2 TB 的 R-DIMM DDR5 模塊，爲專業人士提供應用所需的性能潛力。
Pro WS WRX90E-SAGE SE 通過内置 PCIe® 電源接口爲多個顯卡、VRM 散熱片上的主動式散熱組件、USB 40Gbps 接口、SlimSAS 和内置的 BMC 等提供額外支持，可因應多種使用情境和行(háng / xíng)業應用需求。
超快連接

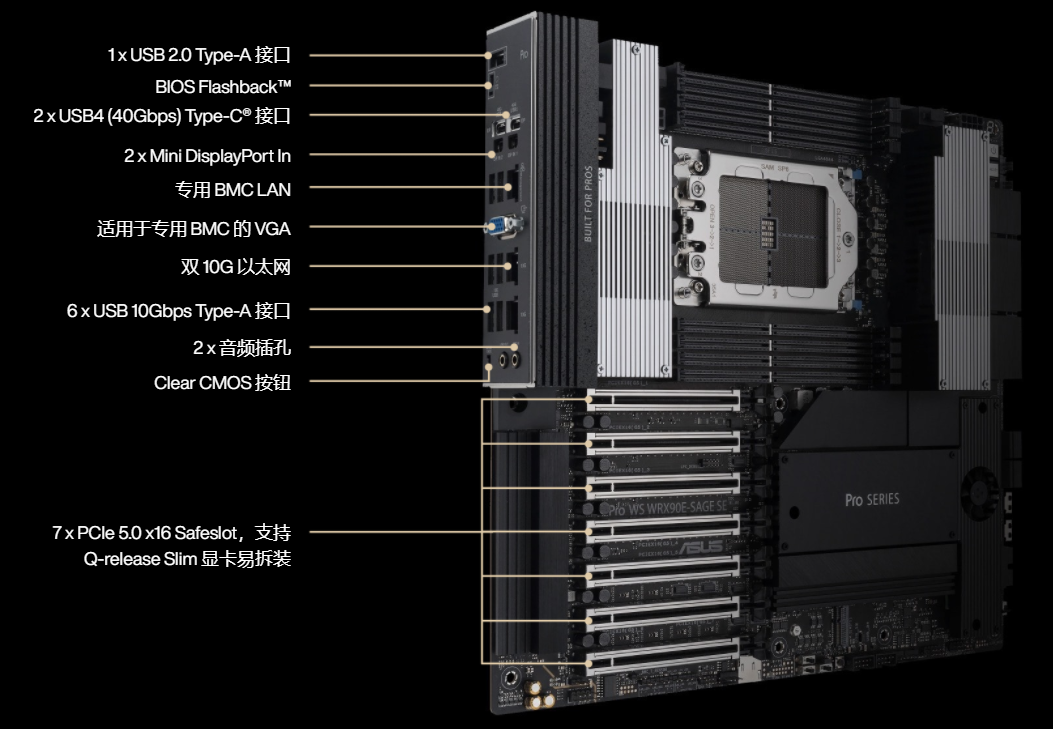

支持多重 GPU
Pro WS WRX90E-SAGE SE 主闆配備七個 PCIe 5.0 x16 插槽，可提供有彈性的系統配置和擴展能力。藉由高功率顯卡，可在建模、仿真和渲染應用程序中帶來增強的性能。
超快連接

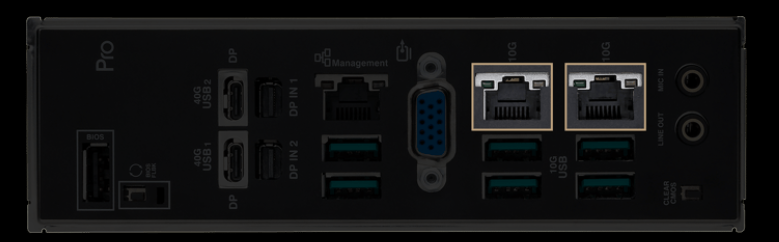

超快網絡速度
英特爾® X710-AT2 雙 10 Gb 以太網
Pro WS WRX90E-SAGE SE 配備雙内置 10G LAN 網口，采用英特爾® X710-AT2 以太網控制器，可快速完成數 TB 的數據傳輸，并提供低延遲的服務器級連接。

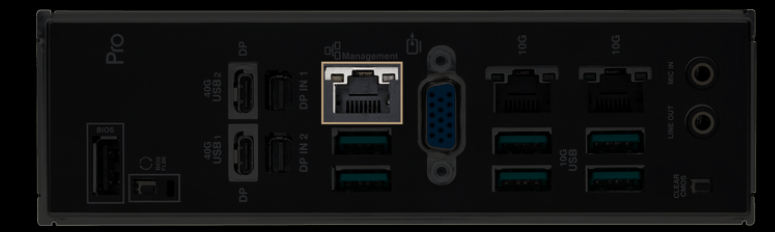

BMC 專用的 1 Gb 以太網
Pro WS WRX90E-SAGE SE 配備網口，同時提供快速數據傳輸，以 1 Gbps 網絡串流傳輸至内置基闆管理控制器。

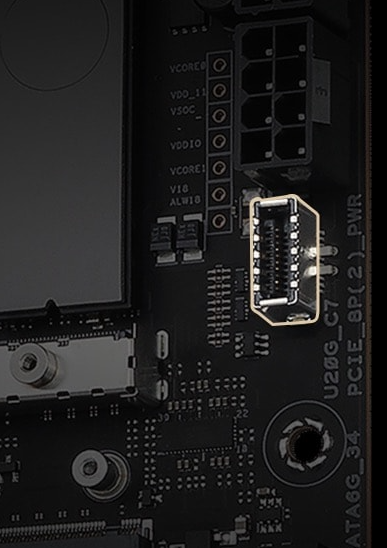

高速 USB 接口
USB 20Gbps，支持 USB Type-C®
前面闆接口提供高達 20 Gbps 的傳輸速率。
超快網絡速度

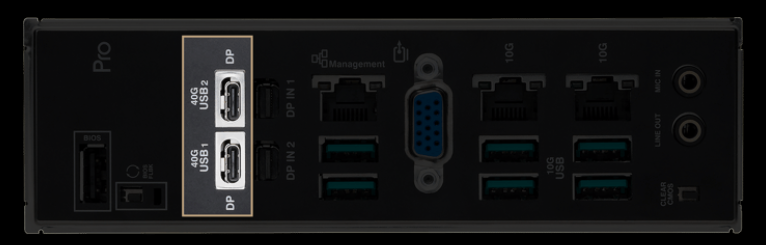

迎接新一代 USB4®
背面的 USB Type-C 接口提供 DisplayPort™ Alt 模式，支持高達 8K 分辨率 (60 Hz)，爲深受創作者歡迎的 Type-C 顯示器和便攜顯示器提供上佳的兼容性。
* 後面闆上的 MiniDP In 接口需要(yào / yāo)通過随附的 MiniDP 轉 DP 連接線連接到獨立顯卡。
大容量存儲
M.2 PCIe 5.0 插槽
Pro WS WRX90E-SAGE SE 包括多達四個内置 M.2 插槽。處理大量文件的用戶可以将多個 NVMe 設備合并成 RAID，以獲得(dé / de / děi)大量 I/O 帶寬和快速數據傳輸能力。

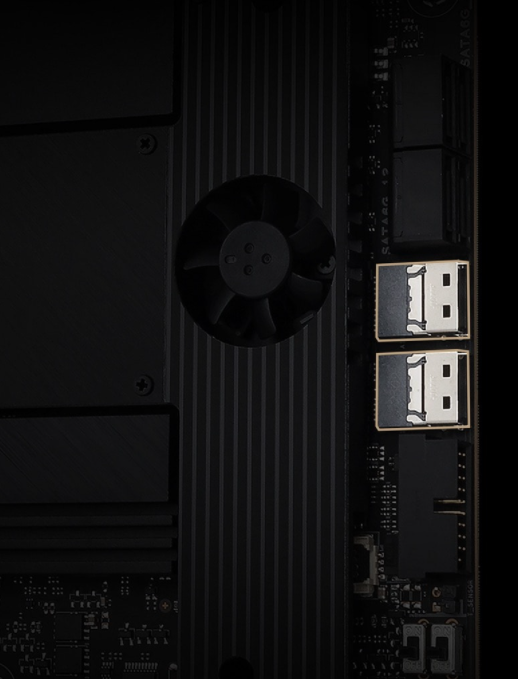

SlimSAS 插槽
Pro WS WRX90E-SAGE SE 主闆還配備兩個 SlimSAS 接口，可連接工業 SSD 硬盤、服務器和網絡設備。
支持 CPU 和内存超頻
對于 AMD TR5 系列工作站，我們提供 CPU 和 DRAM 超頻選項。爲充分利用這些處理器的性能，ASUS 在 Pro WS WRX90E-SAGE SE 主闆上采用了創新的雙 PSU 設計。除了強大的電源供應和先進的散熱模塊之外，此款主闆在超頻期間表現出更高的穩定性。硬件切換開關和優化 BIOS 選項，爲超頻愛好者提供更大的便利性，幫助将系統推升至上限。您可以啓用 EXPO 設置，進一步提升内存性能。EXPO 和 ECC R-DIMM 的全面協同作用進一步結合強大性能與出色穩定性，爲工作站運算奠定新标準。

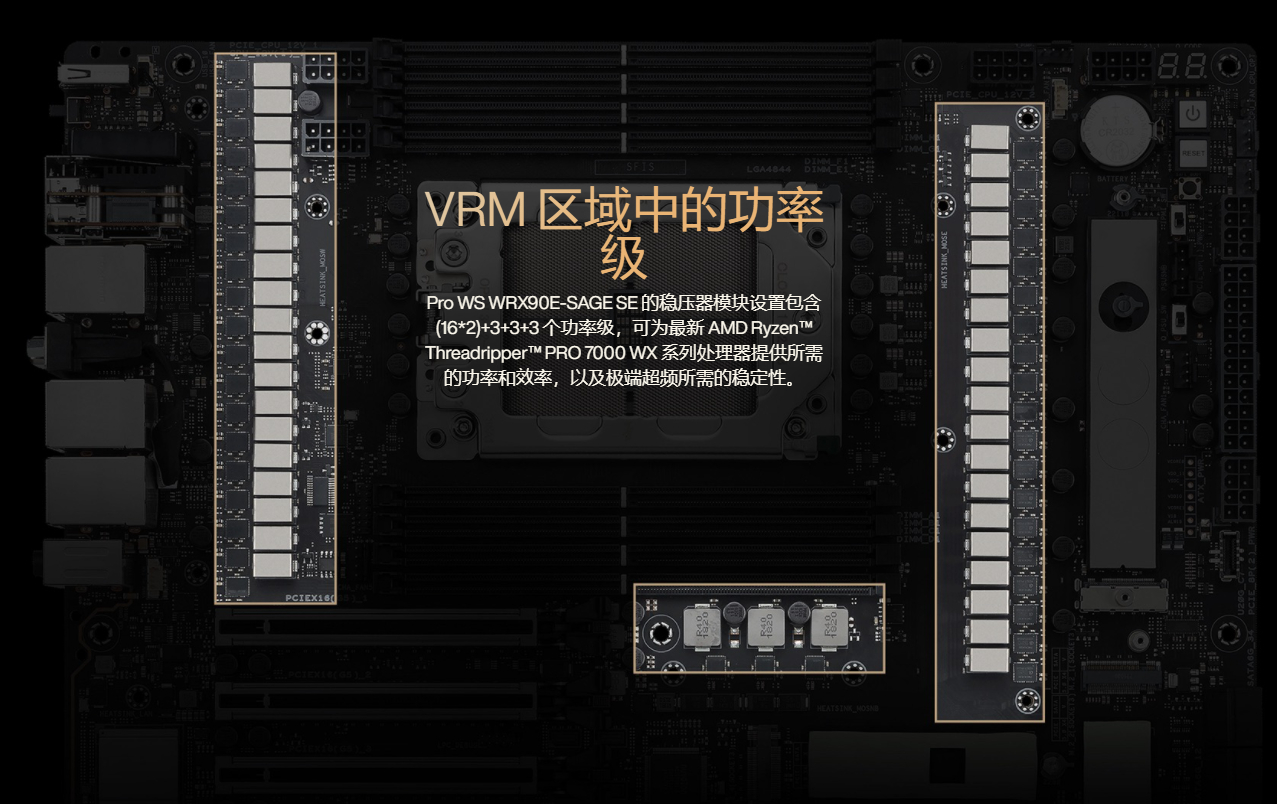

創新的散熱和強大的性能
ProCool II 連接器
ProCool II 連接器可确保緊密可靠地連接至 12V CPU 輸入端。此第二代功能可提升散熱并提供金屬護罩。

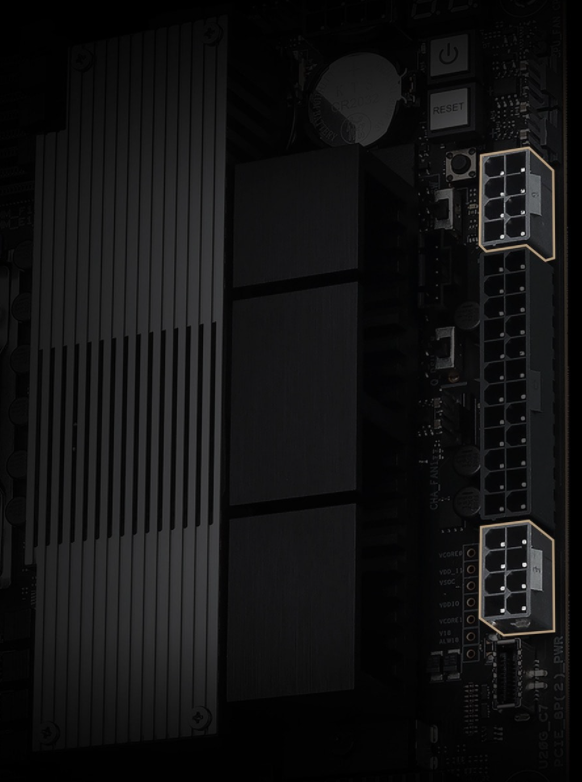

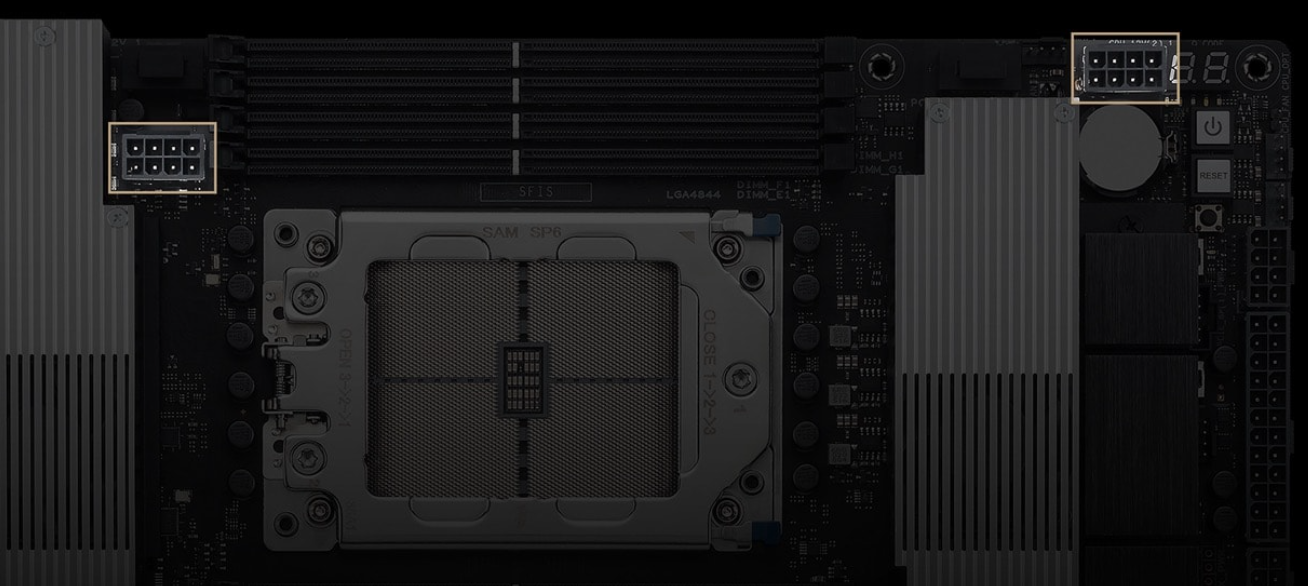

内置 PCIe 電源接口
兩個額外的 8-pin PCIe 電纜連接器内置于主闆，當需要(yào / yāo)安裝多個顯卡時，可确保電源輸出穩定性。

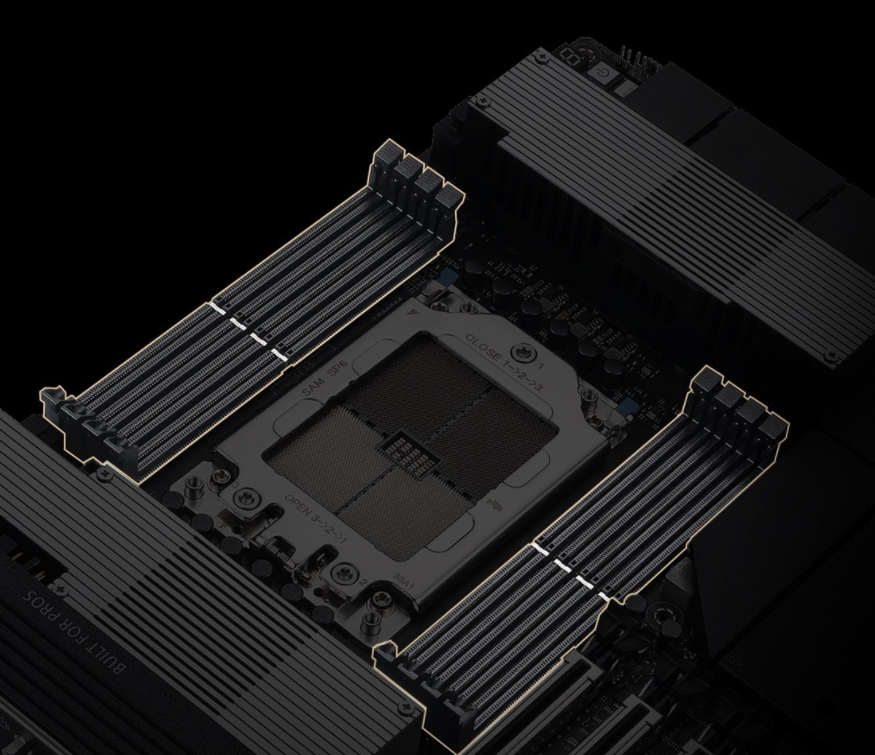

支持 ECC R-DIMM 内存
Pro WS WRX90E-SAGE SE 主闆具有堅固的設計，配備八個支持 ECC 的 R-DIMM DDR5 内存模塊插槽，可更有效地防止系統當機和數據損壞，進而确保工作站維持可靠性并快速響應專業需求。
遠程控制解決方案
内置BMC
Pro WSWRX90E-SAGESE工作站主闆兼容于BMC連接功能，并搭售ASUS Control Center
Express軟件，爲各企業和行(háng / xíng)業提供全面的頻内與頻外管理功能。

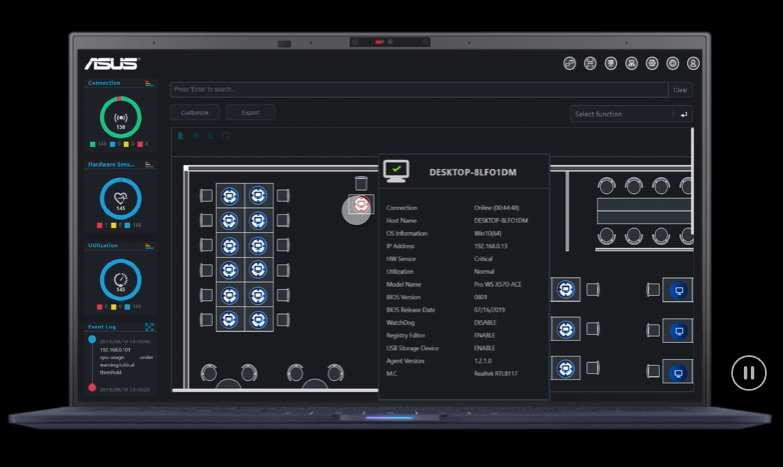

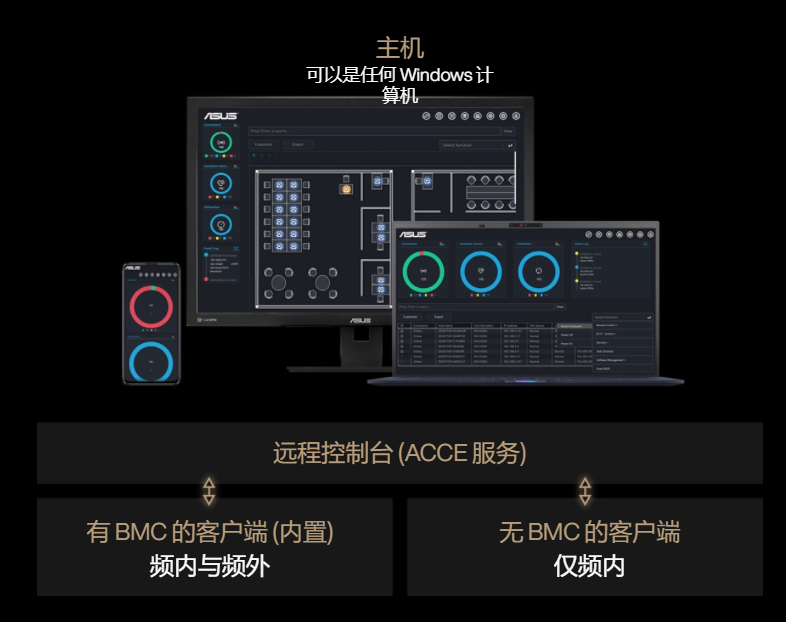

ASUS Control Center Express
Pro WS WRX90E-SAGE SE 随附 ASUS Control Center Express，這是一套專爲企業設計的實時 IT 監控與管理軟件，可提升生産力并強化安全性，有助于防止未經授權的存取與數據外洩。

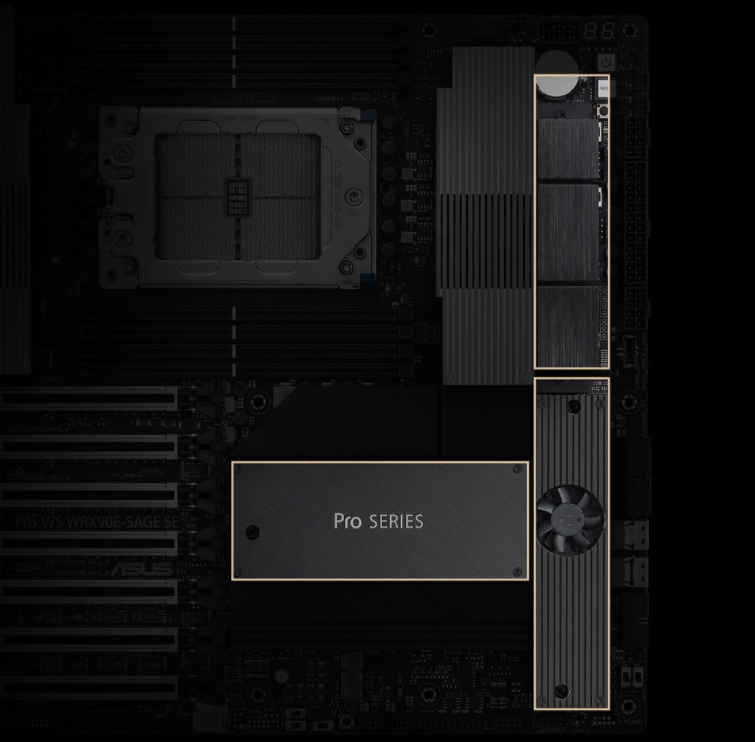

全方位散熱設計
芯片組散熱
專用芯片組散熱片可吸走熱量，保持上佳操作溫度，并配備主動式風扇以提高散熱效率。
10 Gb LAN 散熱
10 Gb 以太網控制器上配備擴大的散熱片，并且裝設于上佳位置，可确保穩定的高速網絡性能。

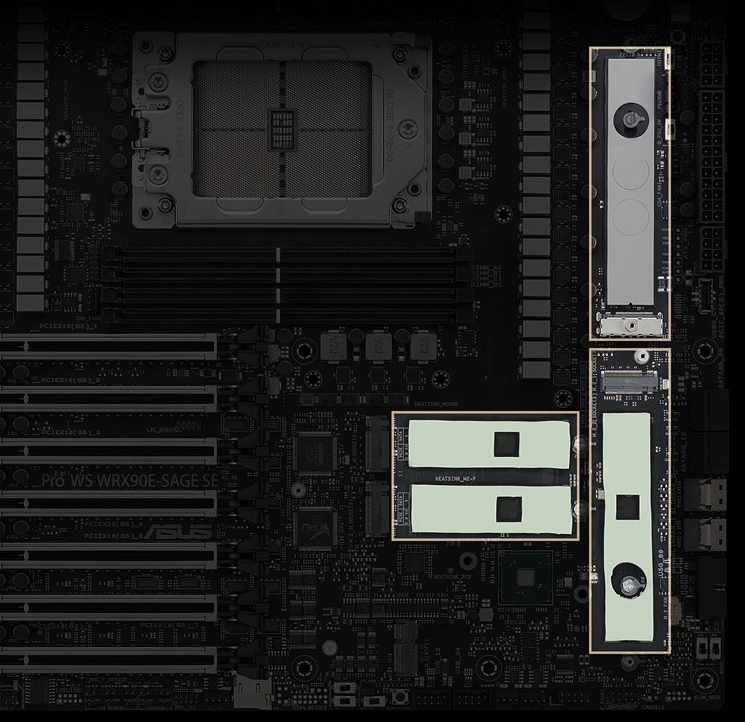

含主動式風扇的 M.2 散熱片
主動式風扇爲 M.2 插槽提供額外的散熱方法。四個 M.2 插槽均配備大型散熱片，使 NVMe 存儲設備保持上佳運行(háng / xíng)溫度，提供一緻的性能和穩定性。特定插槽上的 M.2 導熱墊可進一步确保新一代硬盤的上佳性能。
全方位風扇控制
全方位且彈性的風扇調節方式
Pro WS WRX90E-SAGE SE 提供先進的風扇控制，可通過 IPMI Web UI、UEFI BIOS* 中的 Q-FAN 或 Armoury Crate for Windows* 中的 Fan Xpert 4 進行(háng / xíng)配置
*将 BMC_SW 設置爲 disabled 即可通過此方法控制風扇。
多重溫度來源
每個接針可以連接到 3A-12V 高速風扇，并設置爲監控及響應多個用戶可配置的溫度傳感器，以提供基于工作負載的散熱。所有設置均可通過 Fan Xpert 4、UEFI 和 IPMI Web 接口輕松管理。
創新的 DIY 設計和穩固的可靠性
PCIe Q-release Slim 顯卡易拆裝
Q-release Slim 顯卡易拆裝的全新設計讓使用者隻要(yào / yāo)傾斜插槽中的顯卡，即可取出顯卡。
這種設計也保留了原本的方法，可以通過按下固定夾取出顯卡。
EZ DIY 設計
SafeSlot 和 SafeDIMM
PCIe 5.0 的速度比 PCIe 4.0 快 2 倍，因此華碩調整 SMT 制程，以确保其 SafeSlot 設計的高數據傳輸速度。SafeSlot 是附加至 PCIe 插槽的強化金屬護套，可維持擴展卡安裝的牢固性。同時，在 ASUS Pro 系列工作站主闆上，堅固的 ASUS SafeDIMM 護套可支撐并保護内存模塊，讓用戶快速、準确且有信心地插入模塊。
Q-Latch
創新的Q-Latch讓使用者無需特殊工具即可輕松安裝或取下M.2SSD。其設計采用簡單的鎖定機制以固定硬盤，并免除傳統的螺絲。
全天候可靠性
專爲全天候運行(háng / xíng)而打造
Pro WS WRX90E-SAGE SE WIFI 主闆針對全天候操作進行(háng / xíng)優化，經測試可在高達 45C 高溫和 80% 的濕度下運行(háng / xíng)，确保能夠适應各種操作環境。

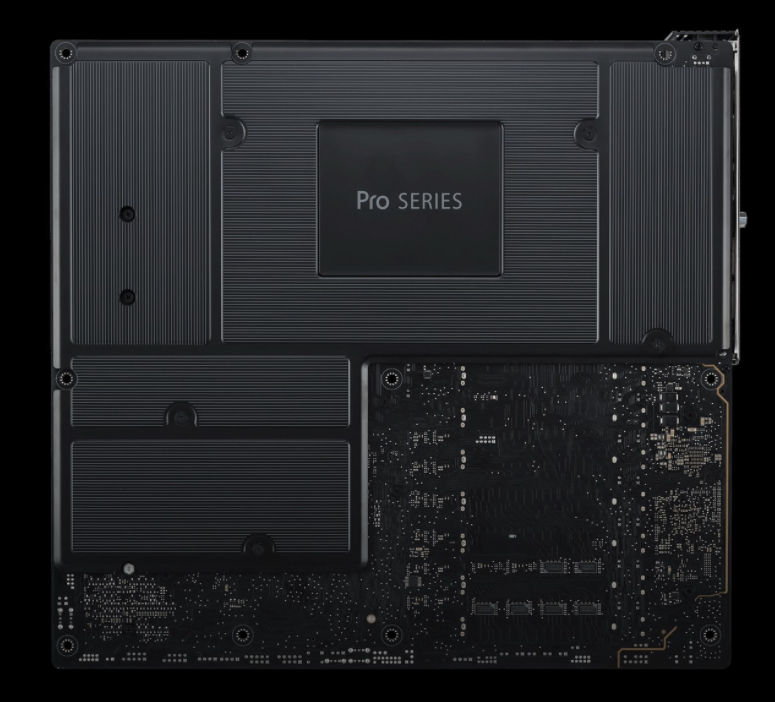

專爲堅固保護而打造
主闆背面的背闆爲相鄰的電子組件和電路提供保護。
技術規格
*Refer to www.asus.com for CPU support list.

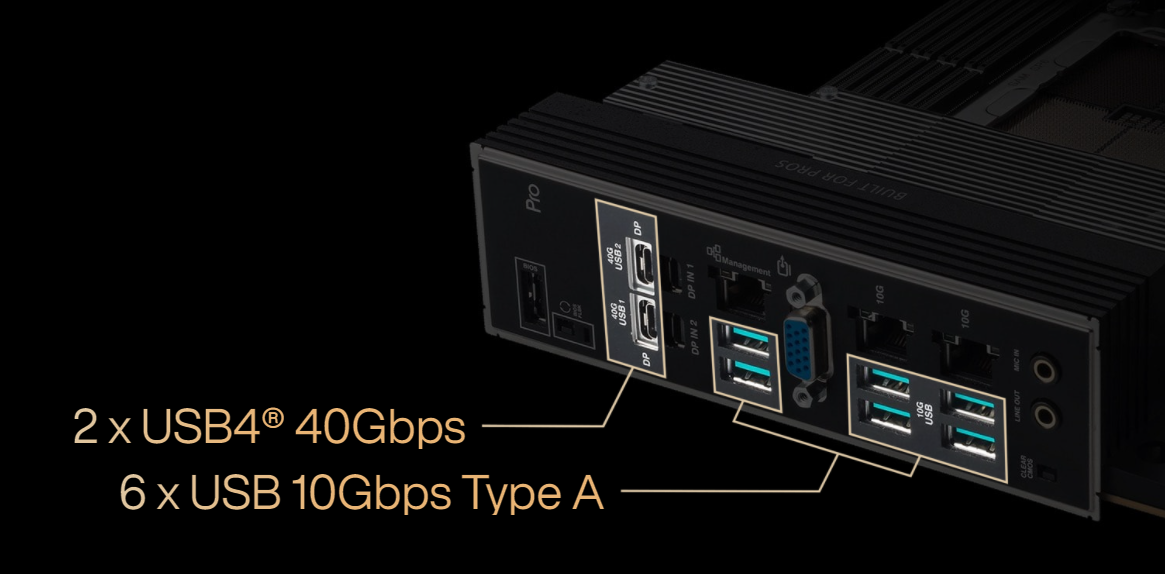

2 x USB 40Gbps (USB4®) with ASMedia ASM4242 controller ports (2 x USB Type-C®)
6 x USB 10Gbps ports (6 x Type-A)
1 x USB 2.0 ports (2 x Type-A )
Front USB (Total 7 ports)
1 x USB 20Gbpsconnector (supports USB Type-C®)
1 x USB 5Gbps header supports 2 additional USB 5G ports
2 x USB 2.0 headers support additional 4 USB 2.0 ports
8 Channel Memory Architecture
AMD Ryzen™ Threadripper™ PRO 7000 WX-Series Processors*
M.2_1 slot (Key M), type 2242/2260/2280/22110 (supports PCIe 5.0 x4 mode)
M.2_2 slot (Key M), type 2242/2260/2280/22110 (supports PCIe 5.0 x4 mode)
M.2_3 slot (Key M), type 2242/2260/2280 (supports PCIe 5.0 x4 mode)
M.2_4 slot (Key M), type 2242/2260/2280 (supports PCIe 5.0 x4 mode)
AMD WRX90 Chipset
2 x SlimSAS slots support PCIe 4.0 x4 mode NVMe device
4 x SATA 6Gb/s ports
* AMD RAIDXpert2 Technology supports both PCIe RAID 0/1/5/10 and SATA RAID 0/1/5/10.
6 x PCIe 5.0 x16 slots
1 x PCIe 5.0 x16 slot (x8 mode)
1 x 4-pin CPU Fan header
1 x 4-pin CPU OPT Fan header
1 x W_PUMP+ header
5 x 4-pin Chassis Fan headers
2 x 4-pin VRM Fan header (with VRM FAN onboard)
1 x 4-pin M.2 Fan header (with M.2 FAN onboard)
Power related
1 x 24-pin Main Power connectors
2 x 8-pin +12V Power connectors
2 x 8-pin PCIe to CPU power connectors
2 x 8-pin PCIe Power connector
Storage related
4 x M.2 slots (Key M)
4 x SATA 6Gb/s ports
2 x SlimSAS port
USB
1 x USB 20Gbps connector supports USB Type-C®
1 x USB 5Gbps header supports 2 additional USB 5Gbps ports
2 x USB 2.0 headers support additional 4 USB 2.0 ports
Miscellaneous
1 x Chassis intrusion header
1 x COM port header
1 x FlexKey button
1 x Front panel audio header (F_AUDIO)
1 x LN2 mode jumper
1 x M.2 slot (Key E)
7 x ProbeIt measurement points
1 x ReTry button
1 x RSVD switch
1 x Slow mode switch
1 x Safe boot button
1 x SPI TPM header (14-1 pin)
1 x Start button
1 x 10-1 pin system panel header
1 x Thermal sensor header

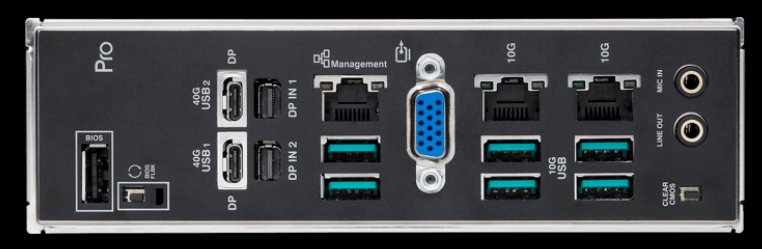

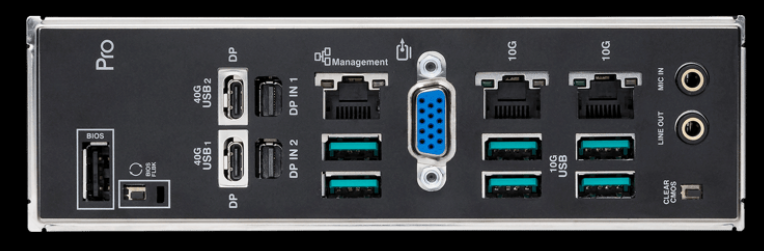

6 x USB 10Gbps ports (6 x Type-A)
1 x USB 2.0 port (2 x Type-A)
1 x VGA port
2 x mini DisplayPort IN
1 x Intel® dual 10Gb Ethernet ports
1 x Realtek 1Gb Ethernet port
2 x Audio jacks
1 x BIOS FlashBack™ button
1 x Clear CMOS button
Windows® 10 64-bit
- DIGI+ VRM (- Digital power design with SPS)
- ESD Guards
- LANGuard
- Overvoltage protection
- SafeSlot
- Stainless-steel back I/O
ASUS Q-Design
- M.2 Q-Latch
- Q-Release Slim (with PCIe SafeSlot)
- Q-Code
- Q-Connector
- Q-DIMM
- Q-LED (CPU [red], DRAM [yellow], VGA [white], Boot Device [yellow green])
- Q-Slot
ASUS Thermal Solution
- M.2 heatsink backplate and onboard thermal pads
- M.2 heatsink
- Steel backplate
- VRM heatsink design with active fans
ASUS EZ DIY
- BIOS FlashBack™ button
- BIOS FlashBack™ LED
- Clear CMOS button
- ProCool II
- Pre-mounted I/O shield
- SafeSlot
- SafeDIMM
Bespoke Motherboard Design & Business Focused Features
- 24/7 Reliability
- Overcurrent Protection
BMC Related
1 x BMC switch
1 x BMC LAN fixed IP switch
1 x IPMI switch
1 x Message LED header
1 x microSD card socket
2 x LAN LED headers
1 x Location LED header
1 x Location button header
1 x PSU_SMB header
1 x SMART_PSU switch
1 x VGA switch
1 x VGA header (Dedicated Management for AST2600)
1 x VPP_I2C header
- Impedance sense for front and rear headphone outputs
- Internal audio Amplifier to enhance the highest quality sound for headphone and speakers
- Supports: Jack-detection, Multi-streaming, Front Panel Jack-retasking
- High quality 120 dB SNR stereo playback output and 113 dB SNR recording input (Line-in)
- Supports up to 32-Bit/192 kHz playback
Audio Features
- Premium audio capacitors
- Dedicated audio PCB layers
- Unique de-pop circuit
*A chassis with an HD audio module in the front panel is required to support 5.1 Surround Sound audio output.
* This motherboard will only support up to 5.1 Surround Sound due to the number of audio ports available on the motherboard.
2 x PCIe 8-pin to CPU power cables
1 x 24-pin power cable (Y cable)
2 x Mini DisplayPort cables
4 x SATA 6Gb/s cables
1 x Thermistor cable pack
Miscellaneous
1 x Q-connector
1 x M.2 Q-Latch package
1 x AMI license sticker
4 x M.2 rubber packages
1 x Screw package for M.2 Key E
Documentation
1 x ACC Express Activation Key Card
1 x Quick start guide
12 inch x 13 inch
(30.5 cm x 33 cm)
